一、性能規范用途及特點

本系列通風蝶閥、低負載蝶閥在吸收國內外技術的基礎上,根據用戶的實際工況而設計的新一代煙氣、廢氣、腐蝕性氣體、含塵量大專用閥。廣泛用于環保、電廠、化工、冶金、高溫系統等行業。

其特點設計獨特型、輕便、扭矩輕、耐高溫、耐沖擊、耐腐蝕、切斷速度快、質量可靠。安裝不受任何限制，也可實現就地控制以及遠程PLC控制要求，是現代流體切斷、調節控制最理想閥門控制信號

(4-20MA~0-10V)等多種方式，產品深受廣大用戶信賴。

特點：

   1、采用獨特的結構設計，用鋼板焊接加工而成，是一種機構簡單、重量輕、外形美觀、流暢阻力系數小，流通能力大。

   2、可采用后座式結構，閥桿與閥體之間不會因溫度影響使閥軸抱死現象。

   3、獨特的防塵結構設計、采用隔斷式將介質隔斷自閥腔里面流動，針對含塵量大、溫度高以及嚴苛工況。

   4、高溫煙道閥配備高支架散熱功能，減少閥桿導熱上去傳導到執行器上，有效降低溫度適執行器在合理溫度下正常工作。

   5、產品經過三維動態模擬、配合鈑金激光切割機精準切割下料，閥體焊接自動變位機焊接、蝶板內腔采用手持激光焊接技術、用先進的工藝技術和設備制作出完美的產品。

主要性能規范：

公稱直接：DN(mm)     50~4000

公稱壓力：PN(MPA)    0.01~0.6

適用溫度：t(℃)  -25℃~1300℃

用介質：空氣、煙氣、廢氣、腐蝕性氣體、含塵氣體等

介質流向：任意方式均可、特定方式

泄漏率：0泄露、1‰~0.6%~1%~1.5

驅動方式：手柄、蝸輪蝸桿、電動、氣動、電液聯動、電磁式、鏈條式

設計標準：GB/T12238-2008、JB/T8692-1998、D-LD2000

法蘭標準：JB/T81-94、GB/T9119-2010、HG/T20592-09、非標訂制

結構長度：GB/T1221-2005

實驗標準：GB/T13927-2008、JB/T9092-99（針對0泄露閥）

主要零件材料:

閥體：Q235、Q345、SUS304、SUS321、SUS316L、2205、2507、310SS

蝶板:  Q235、Q345、SUS304、SUS321、SUS316L、2205、2507、310SS

閥軸：45#、2CR13、SUS304、SUS316L、17-4PH、XM-19、2205、2507、310SS

特材高溫材質：INCOENL600、601、625  GH3030、3039、2747、5188RA330、800HT等系列特材。

填料：EPDM、PTFE、高溫柔性石墨、低益散組合填料

密封面：硅膠、氟橡膠、陶瓷纖維

軸承：UCFU系列、NKS系列、UCP系列、哈軸推力球軸承系列

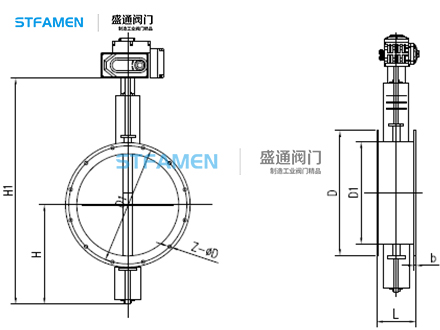

產品尺寸：
