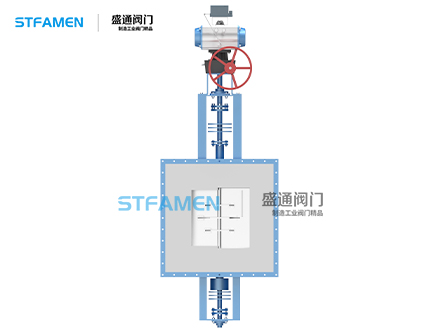

氣動高溫方形內襯蝶閥(耐溫1300℃)

氣動高溫方形內襯蝶閥(耐溫1300℃)

  • 1、可定制圓形、方形結構、異形等。根據現場工藝、溫度、及管道大小，選擇內襯厚度及有效通經及外徑。 2、耐高溫、耐火、開關靈活、操作簡單、穩定性能、使用壽命長。 3、隔熱性能強表面溫度低、可定制輕質隔熱加重質澆筑結合。
立即咨詢
全國熱線400-1111-665

詳情介紹


產品概述



     　　　本系列高溫閥工藝為第二代最新產品，也是目前市場上先進的一款產品。流道內部內襯耐火材料、閥板、閥軸 采用優質的2Cr25Ni20、RA330、800HT耐高溫材料。密封采用有效的S密封， 最大限度的降低閥門的泄漏量。閥軸上下安裝有軸承切采用分段式連接降低執行器溫度，有效防止高溫鋼膨脹而造成的閥軸卡頓、卡死、力矩大等問題。



產品特點


 1、可定制圓形、方形結構、異形等。根據現場工藝、溫度、及管道大小，選擇內襯厚度及有效通經及外徑。

 2、耐高溫、耐火、開關靈活、操作簡單、穩定性能、使用壽命長。

 3、隔熱性能強表面溫度低、可定制輕質隔熱加重質澆筑結合。


產品性能


公稱直徑：DN(mm)

     300~4000

公稱壓力：PN(MPA)

     0.01~0.6

適用溫度：t(℃)

     -25℃~1300℃

適用介質：

空氣、煙氣、廢氣、含塵氣體等

泄漏率：

      1％~1.5％

驅動方式：

蝸輪蝸桿、電動、氣動

設計標準：

GB/T12238-2008、JB/T8692-1998、D-LD2000

法蘭標準：

法蘭標準：JB/T81-94、GB/T9119-2010、HG/T20592-09、非標訂制


產品零部件

閥體：

Q235B、Q345R、304、316、310SS

內襯材料：

硅酸鋁模塊、剛玉澆注料、陶瓷纖維異形件

閥板：

304、316、310SS、RA330、INCOENL系列

閥桿：

310SS、RA330、800HT、INCOENL系列

填料：

高溫柔性石墨、低益散組合填料、陶瓷纖維

支架：

Q235B、SUS304

軸承：

UCFU系列、NKS系列、UCP系列

防雨罩：

Q235B、304

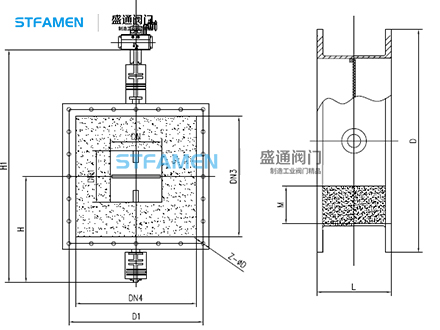

方形高溫閥尺寸：


DN1-DN2

DN3-DN4

M

 D

  D1

   L

 Z-D

 H

H1

500X500

100X100

200

620

580

200

24-12

970

1070

600X600

200X200

200

720

680

200

24-12

1070

1170

700X700

300X300

200

820

780

200

24-14

1120

1230

800X800

400X400

200

920

880

200

24-14

1220

1370

900X900

500X500

200

1020

980

200

28-16

1320

1420

1000X1000

600X600

200

1160

1090

250

28-16

1460

1560

1100X1100

700X700

200

1260

1190

250

32-16

1660

1760

1200X1200

800X800

200

1360

1290

250

32-16

1760

1860

1300X1300

900X900

200

1460

1390

250

36-16

1860

1960

1400X1400

1000X1000

200

1560

1490

250

36-16

1960

2060

1500X1500

1100X1100

200

1660

1590

250

36-16

2060

2160

1600X1600

1200X1200

200

1760

1690

300

40-18

2160

2260

1700X1700

1300X1300

200

1860

1790

300

40-18

2260

2360

1800X1800

1400X1400

200

1960

1890

300

40-18

2360

2460

2000X2000

1600X1600

200

2160

2090

300

40-18

2460

2560


備注：法蘭連接尺寸及任何尺都可以根據客戶提供。

內襯厚度建議：溫度小于850°單邊內襯厚度200~250、溫度1100°單邊內襯厚度:250~300。

             溫度1250°單邊內襯厚度：300~350。
