一、性能規范用途

     百葉閥主要由閥體、百葉板、閥軸、連桿機構、驅動裝置等主要部件組成，接受調節

或變送的單元信號，自動地控制閥門開度而完成調節任務。應用于建材、冶金、礦山、電力

等工業部門自動調節或控制管路中的介質流量。百葉閥與電動執行機構配套使用，具有啟閉

力矩小、動作靈敏、流通大、口徑大、重量輕等優點。百葉閥應用于冶金、建材、電力、石

化、輕工等工業部門的風機、空調機、電收塵和各種大型管道中，能對粉塵、氣體、進行處電動或手動調節和切斷。

    特點：

1、采用獨特的結構設計，用鋼板焊接加工而成，是一種機構簡單、重量輕、外形

美觀、流暢阻力系數小，流通能力大。

2、多板多軸承后座式結構，閥桿與閥體之間不會因溫度影響使閥軸抱死現象。

3、 高溫煙道閥配備高支架散熱功能，減少閥桿導熱上去傳導到執行器上，有效降

低溫度適執行器在合理溫度下正常工作。

4、產品經過三維動態模擬、配合鈑金激光切割機精準切割下料，閥體焊接自動變

位機焊接、蝶板內腔采用手持激光焊接技術、用先進的工藝技術和設備制作出完美的產品。

主要性能規范：

公稱直接：DN(mm)     300~4000

公稱壓力：PN(MPA)    0.01~0.6

適用溫度：t(℃)  -25℃~1300℃

適用介質：空氣、煙氣、廢氣、腐蝕性氣體、含塵氣體等

介質流向：任意方式均可、特定方式

泄漏率：普通型3%，低泄露1%

驅動方式：手柄、蝸輪蝸桿、電動、氣動、電液聯動、電磁式、鏈條式

設計標準：GB/T12238-2008、JB/T8692-1998、D-LD2000

法蘭標準：JB/T81-94、GB/T9119-2010、HG/T20592-09、非標訂制

結構長度：GB/T1221-2005

試驗標準：GB/T13927-2008、JB/T9092-99（針對0泄露閥）

主要零件材料:

閥體：Q235、Q345、SUS304、SUS321、SUS316L、2205、2507、310SS

蝶板:  Q235、Q345、SUS304、SUS321、SUS316L、2205、2507、310SS

閥軸：45#、2CR13、SUS304、SUS316L、17-4PH、XM-19、2205、2507、310SS

特材高溫材質：INCOENL600、601、625  GH3030、3039、2747、5188、RA330、800HT等系列特材。

填料：EPDM、PTFE、高溫柔性石墨、低益散組合填料

密封面：硅膠、氟橡膠、陶瓷纖維

軸承：UCFU系列、NKS系列、UCP系列、哈軸推力球軸承系列

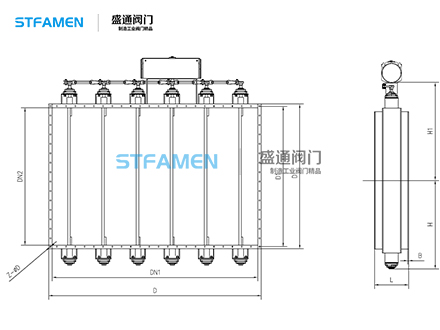

方形百葉閥尺寸：
