閥門型號：LMD-I系列插板閥
產品概述
插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流世或輸送世的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流晝變化或迅速切斷。
產品特點
1、可配多種驅動裝置、手輪、鏈條式、氣動、電動、電液動。
2、結構簡單、操縱靈活、重量輕、無卡阻，特別適用于各類固體物料和50mm左右塊狀、固狀物料的輸送及流世調節，安裝不受角度限制，操作方便，能隨時調整尺度。
。
產品性能
公稱直徑：DN(mm) | 200~2000 |
公稱壓力：PN(MPA) | 0.25~0.6MPA |
適用溫度：t(℃) | -25℃~250℃ (橡膠密封) |
高溫型：t(℃) | -25℃~850℃ (1.5~3%泄漏量) |
適用介質： | 空氣、煙氣、各類物料、塊狀型介質50mm |
連接方式： | 法蘭式 |
安裝方向： | 水平、垂直 |
驅動方式： | 手動、鏈條、氣動、電動、液動 |
電壓： | DC24V、AC220V、AC380V、AC415V |
輸入信號： | 開關量 |
產品零部件
閥體： | 碳鋼、不銹鋼、合金鋼 |
閘板： | 碳鋼、不銹鋼、合金鋼 |
螺桿： | 45#、2CR13、不銹鋼 |
壓蓋： | 碳鋼+不銹鋼 |
填料： | 石墨+聚四氟乙烯+陶瓷纖維 |

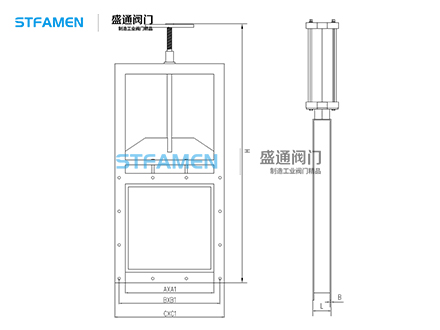

插板閥尺寸圖：
類別 | A×A 1 | B×B 1 | C×C 1 | H | L | Z-d |
單向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 |
245×245 | 305×715 | 341×751 | 925 | 100 | 8-Φ14 | |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | |
400×400 | 456×456 | 496×496 | 1250 | 100 | 12-Φ14 | |
450×450 | 510×510 | 556×556 | 1350 | 120 | 12-Φ18 | |
490×490 | 550×550 | 596×596 | 1440 | 120 | 16-Φ18 | |
500×500 | 560×560 | 606×606 | 1500 | 120 | 16-Φ18 | |
600×600 | 660×660 | 706×706 | 1710 | 120 | 16-Φ18 | |
700×700 | 770×770 | 820×820 | 1940 | 140 | 20-Φ18 | |
800×800 | 870×870 | 920×920 | 2140 | 140 | 20-Φ18 | |
900×900 | 974×974 | 1030×1030 | 2410 | 160 | 24-Φ18 | |
980×980 | 1054×1054 | 1110×1110 | 2570 | 160 | 24-Φ23 | |
1000×1000 | 1074×1074 | 1130×1130 | 2610 | 160 | 24-Φ23 | |
雙向 | 600×600 | 660×660 | 706×706 | 2010 | 120 | 16-Φ18 |
600×1000 | 660×1074 | 706×1130 | 2870 | 120 | 20-Φ23 | |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | |
800×800 | 870×870 | 920×920 | 2240 | 140 | 20-Φ18 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 20-Φ23 | |
1000×1000 | 1074×1074 | 1130×1130 | 2870 | 160 | 24-Φ23 | |
1100×1100 | 1180×1180 | 1240×1240 | 3120 | 180 | 28-Φ23 | |
1200×1200 | 1280×1280 | 1340×1340 | 3310 | 180 | 32-Φ23 |
注 : LMD- 單向 I- 手輪 Ⅱ - 鏈輪,距地面小于 1.7 米用手輪,大于 1.7 米用鏈輪
鏈條節數 M=0.105X-113 ( X 是絲桿中心離地面度度)
單向插板門 的安裝使用
1. 安裝前須檢查插板閥腔內和密封面等部位,不允許有污物或砂粒附著 ;
2. 各連接部位螺栓 , 要求均勻擰緊 ;
3. 檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活 ;
4. 用戶在安裝插板閥前,必須校對閥門型號,連接尺寸及注意介質流向,保證與
閥門要求一致性 ;
5. 用戶在安裝插板閥時,必須預留閥門驅動的必要空間 ;
6. 驅動裝置的接線須按線路圖進行 ;
7. 單向插板門 必須定期保養,不得隨意碰撞及擠壓,以免影響密封 。
